==>2023/1225

今天咱講個袖珍的 習題6-2 於 本書(簡稱"原理與應用")。

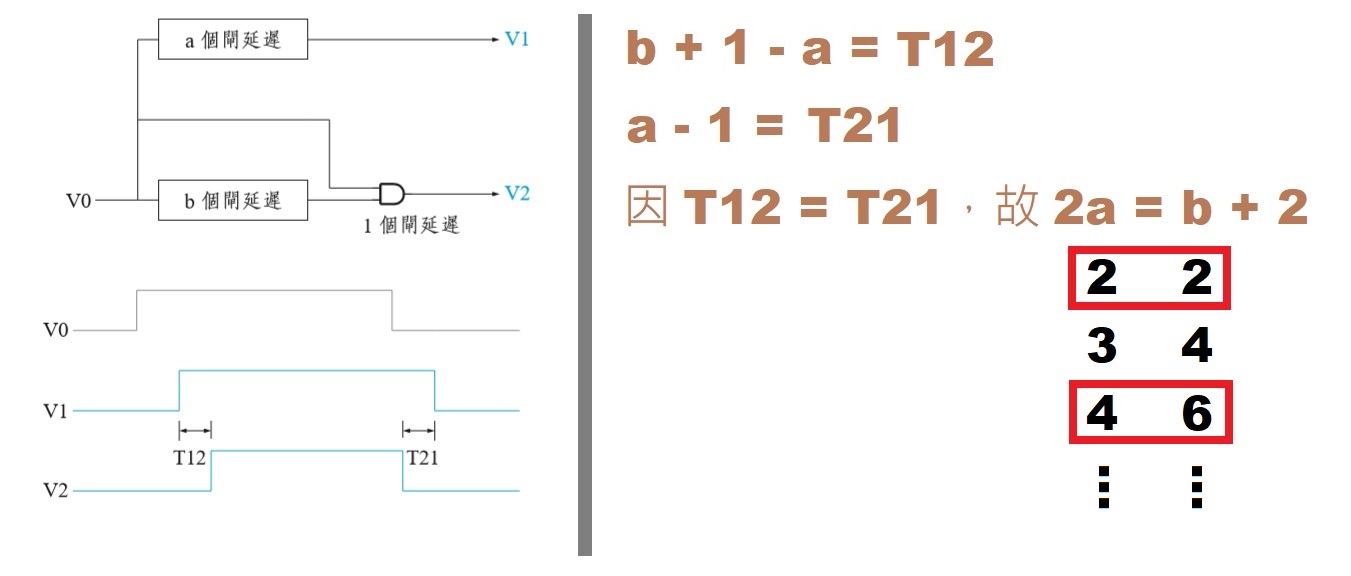

算法也很省墨水，如下圖所示。

實作上，通常AND閘組成 于 一NAND 和 一反閘，故 並非恰好一個閘延遲。

但，咱現只是做習題，故 以好算為主 去 設計數字。

由上圖解法可見，解可有巨多種。若 選小數字，則 雖省料，但 缺乏時間裕度。

若 選大數字，則 操作上有大時間裕度，但 耗費材料和面積。

另外，當 兩個反閘相聯為前後級時，也並非就恰好具有兩個閘延遲的 時間。

所以，若 簡單地實踐起來還是有些變異。相對精確的 延遲常需用時鐘去控制，但 本題不考慮該種控制。
