==>2025/0626

本實驗標題是聲控開關，但 只展示了前級的 聲控觸發，沒有展示後級的 階態記憶。

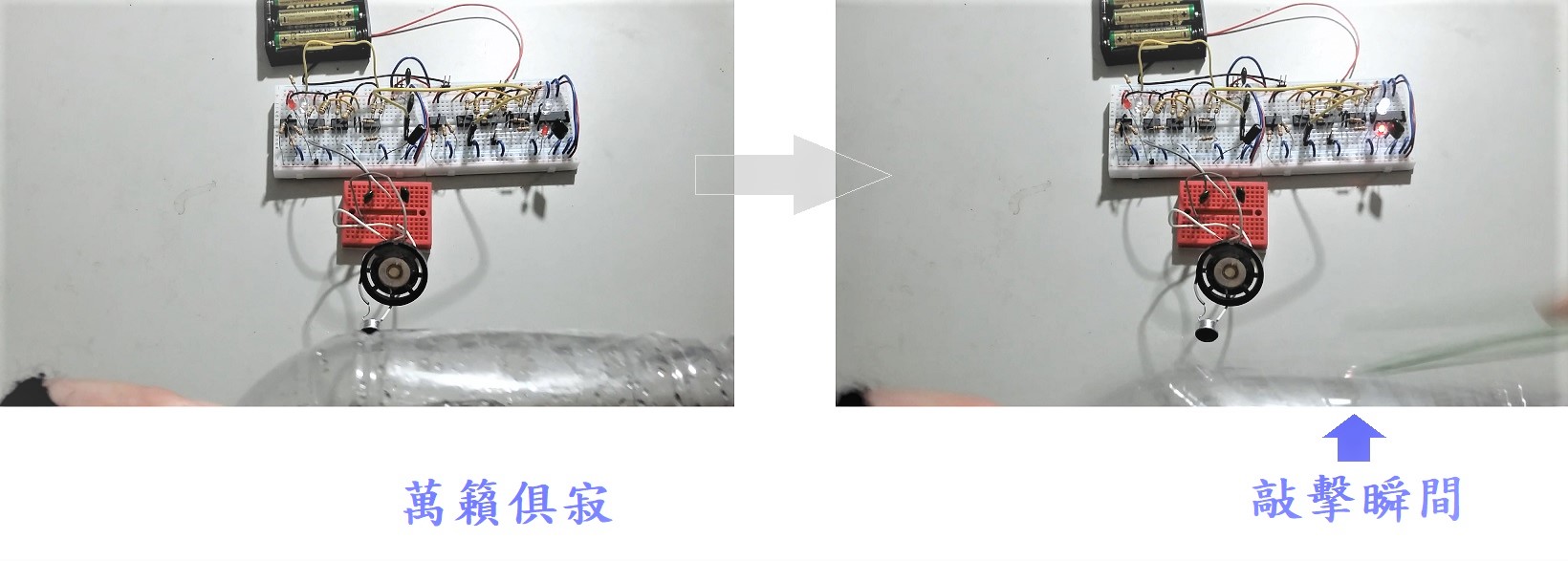

下圖的 實驗展示了聲控觸發級收到了鼓聲 來自於 鑷子敲擊空寶特瓶；然後，該觸發級暫時地點亮了紅白燈。

上圖這個實驗被運用 於 對照上回的   光控開關 。去 進一步地討論儀表放大器。

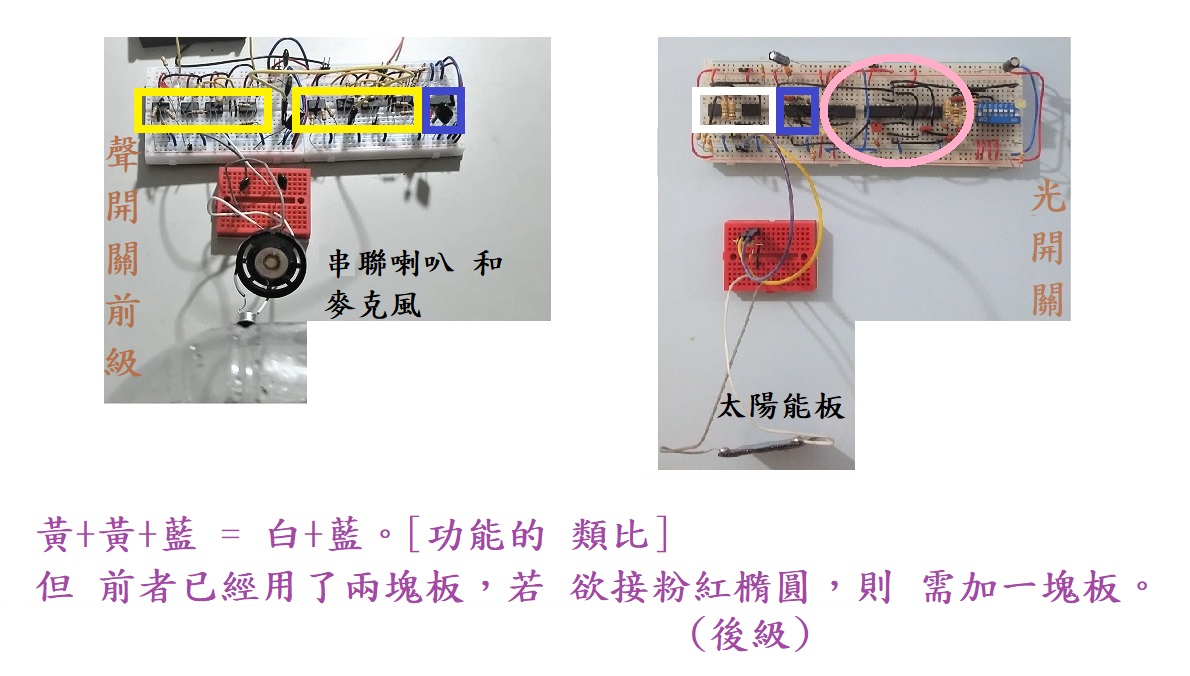

比如， 上圖的 電路被陳列到 下圖的 左側 去 對照右側的 聲控開關。其中，白框內部的 電路處理放大功能乃 相當於 晢其功能 在 左側的 一個黃框內。該一個黃框內有四個IC、而 該白框內只有兩個IC。這是因為白框內有個IC整合了三個IC的功能，所以它的 價格比較昂貴。這種高度的 整合，除了能節省面積，還能降低噪聲入侵。

用面積 去 論之，若 下圖的白框部分被替代 於 一組黃框電路，那麼藍框 和 粉紅色的後級就會被向右推擠、導致剩餘零件沒有落腳處。如此，則必須增加路板面積、造成困難 於 上艦過程(咱上回可以把主要的 電路合板簡單地放入一個寶特瓶裡就是受惠 於 其小尺寸)。

用噪聲 去 論之，下圖的 黃框部分因為多了兩個IC，所以多了兩組路徑 去 引入環境噪聲，而且 這些噪聲會被放大，因為那四個IC都是放大器 (只是都是最便宜的 那種，真正的 白菜價)。更糟的是，下圖的 聲控觸發級用了兩組黃框 去 增加放大倍率，這導致該等噪聲不只被放大，而且 被放得很大、大到咱需要一些濾波手段 去 處理放大 忒廴的 信號產物、大到有時連單純的 RC濾波都無法直接搞定。

上述的 面積挑戰 和 噪聲挑戰都需要咱費工夫 去 克服，所以上回作者直接花錢買貴東西 去 省時間 在 光控開關實驗上。這次作為比較，讓讀者們看看平替版本有多少麻煩。

在 上圖裡，麥克風是那個小小的 銀色圓柱。讀者若拆開一些電話筒 或 聲控電燈都可能看到它。它產生的 信號很微弱，經常小於毫伏特等級，因此作者串聯了一個小喇叭，讓它反向地承擔部分麥克風功能。咱的 處理方法並不花俏、僅僅參考了那一句老話: "如果一發RPG不夠，就再來一發" 而 變成 "如果放大一級不夠，就再來一級"。而 事實證明，這些話雖然有點道理，但 被執行起來時沒那麼輕鬆。

這時候，若 咱提供一些習題解答給 第四章 之於"磁感測器...原理與應用"一書，應該是很好的 時機。因為那一章談論電路噪聲。若 時間允許，則 作者會擇機補上相關內容。
